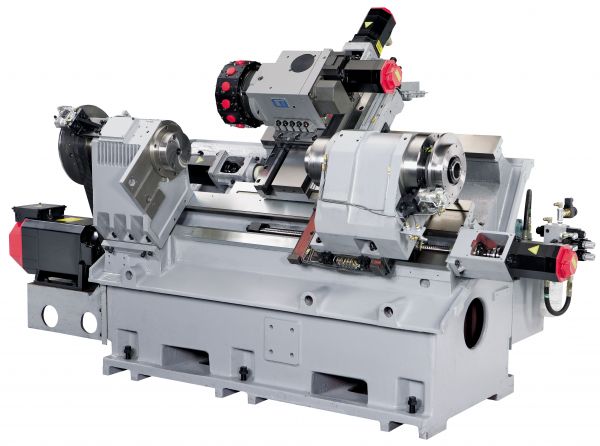

Станок токарный с контр-шпинделем с ЧПУ UL-350S

Информация может быть не достоверна

ОПИСАНИЕ uL-350S

UT-20ОСНОВНЫЕ РАЗМЕРЫ

Максимальный диаметр детали над станиной

мм

522

Максимальный диаметр детали над суппортом

мм

318

Максимальный обрабатываемый диаметр в шпинделе / контр-шпинделе

мм

260 / 203

Максимальная обрабатываемая длина

мм

450

ШПИНДЕЛЬ

Передний конец шпинделя / конт-шпинделя

мм

A2-6 / А2-5

Диаметр патрона шпинделя / конт-шпинделя

мм

203 / 152

Максимальная частота вращения шпинделя / контр-шпинделя

мин^-1

4500 / 6000

Мощность привода шпинделя / контр-шпинделя

кВт

11/15     /    5.5/7.5

Максимальный диаметр прутка в шинделе / конт-шпинделе

мм

52 / 44

ПОДАЧА

Перемещение по осям Z/X

мм

570/200

Ускоренные перемещения по осям Z/X

мм

20/20

Ход оси В

мм

585

Точность позиционирования / повторяемость

мм

+/-0,005 / +/-0,003

РЕВОЛЬВЕРНЫЕ ГОЛОВКИ

Тип револьверной головки

Гидравлическая (серво)

Количество инструмента

12

Сечение державки резца

мм

20х20

Максимальный диаметр осевого инструмента

мм

32

РАЗМЕРЫ И ПРОЧИЕ ПАРАМЕТРЫ

Габариты (ДхШхВ)

м

2.9х1.6х1.7

Вес

кг

4000

Система ЧПУ

Fanuc Oi-TD
